可視化機能

等値面の可視化

■等値面の静止画

等値面の静止画の可視化(ポスト)機能としては次の2つのタイプがあります。

タイプ1

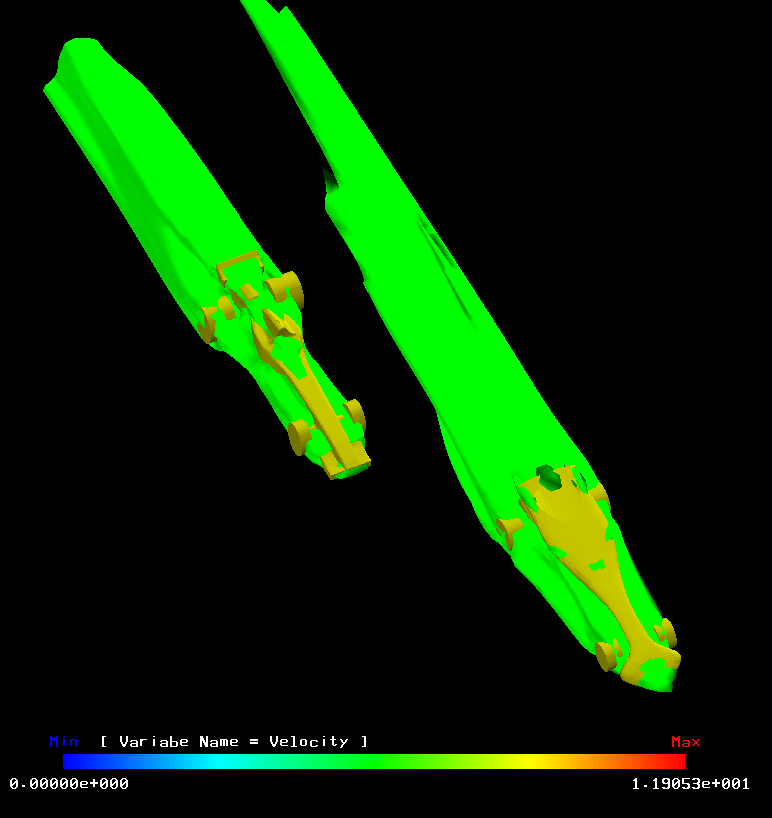

読み込みデータの任意の変数について左図のような美しい陰影処理を施した立体感あふれる等値面を作成することが可能です。左図は速度について可視化した例です。クリックすると拡大表示することができます。


タイプ2

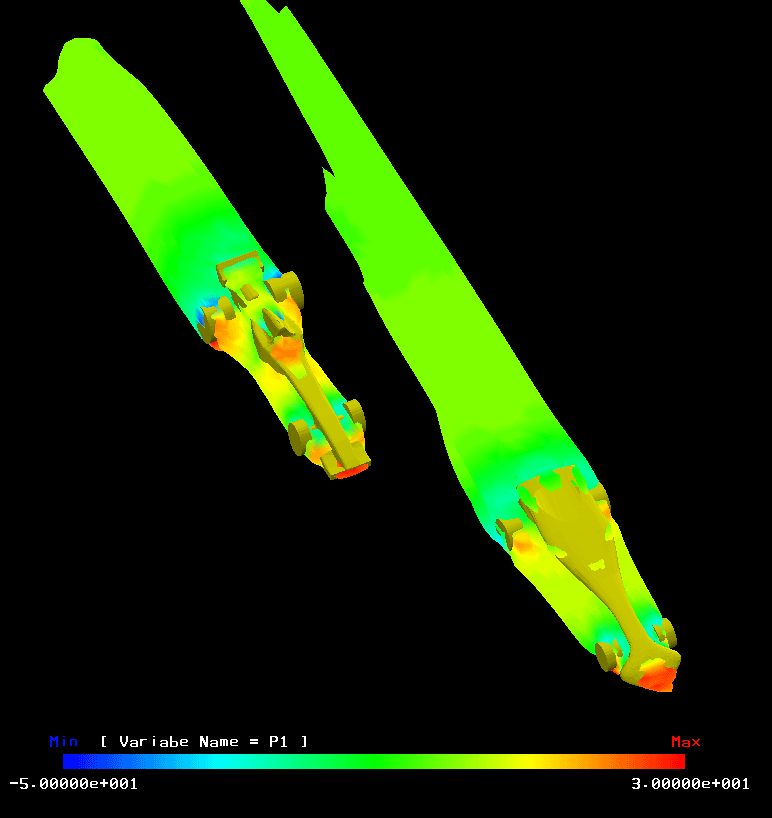

タイプ1で作成した等値面上で左図のように別の変数のコンター図を作成することができます。左図は速度の等値面上に圧力のコンター図を可視化した例です。クリックすると拡大表示することができます。

■等値面のスイープアニメーション

等値面を形成している変数について、最小値から最大値にむかって値を変化させ、連続的に等値面を更新する(ボタンをワンクリックで自動処理)ことによって左図のような躍動感と立体感あふれる、等値面のスイープアニメーションを可視化することができます。
