トップページ > 戻る >形状データにおける表面コンターの可視化

4 その他の機能

4.1 形状データにおける表面コンターの可視化

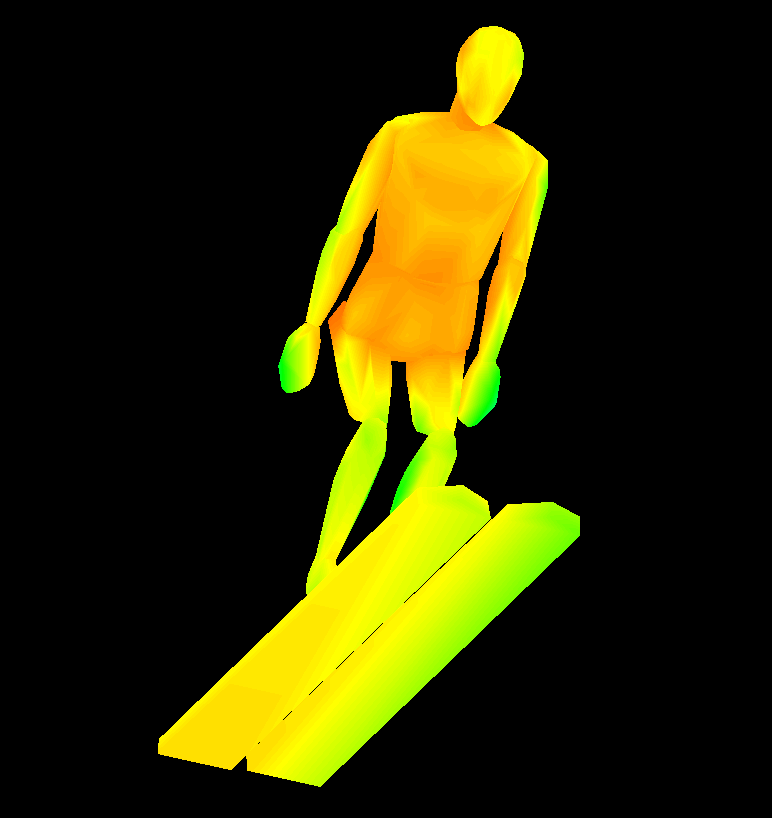

形状データ表面において、読み込んでいる任意の変数についての表面コンター図を可視化することができます。
なお、表面における変数のデータの値は、隣接格子点における計算結果の値をもとに、形状データの頂点位置において線形補間した値になります。
