4 その他の機能

4.5 形状データのスライス表示

形状データは、下図のように各軸(x,y,z)方向の任意の断面でスライスし表示することが可能です。この機能は地点データの抽出の際に併用して使用すると、非常に重宝する機能です。
なお、形状データは、対応するフォーマットであれば単独でも(数値計算結果がない場合でも)。

スライス機能OFF

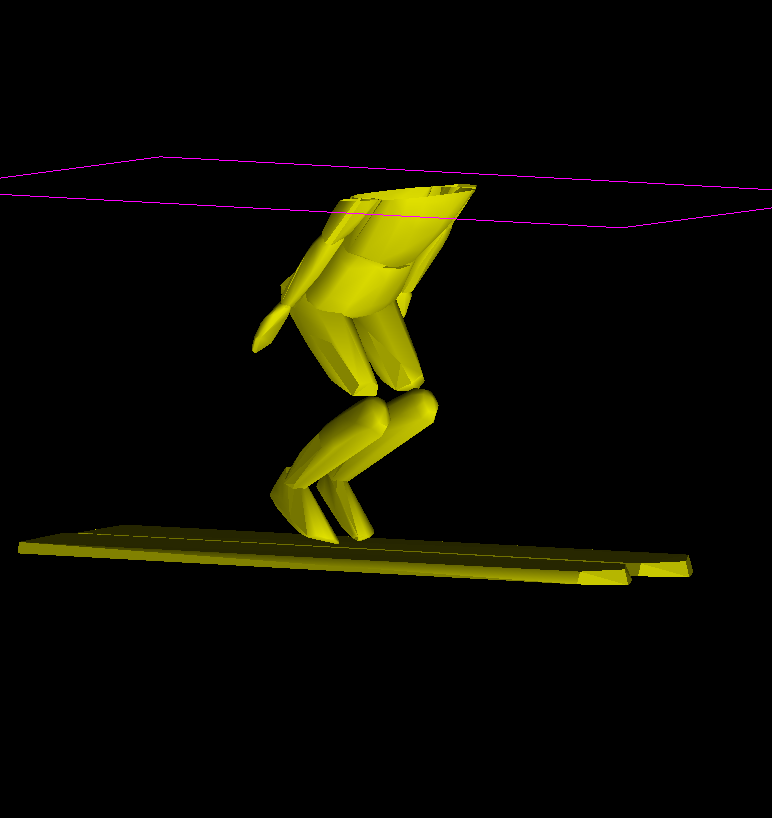

スライス機能ON
