入力データの作成

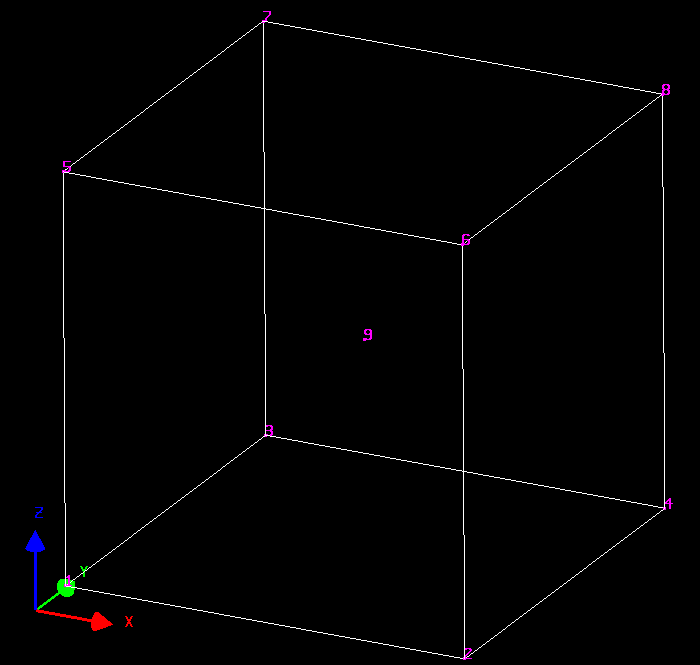

上図の9点についての温度と湿度の計測データを、エクセルを使用して次のような書式で作成し、CSV形式で保存します（
この書式についての詳細な解説は、こちらをご参照ください）。
このファイルはここからダウンロードできますので適当な名前で保存してください。
入力データの読み込み
・トップメニューバーで、「ツール」、「CSV TO PHI1」と順にクリックします。
・起動したダイアログボックスで、「CSVファイルの選択」の右端にある「選択ボタン」で、上で作成した入力データを選択します。
・「PHIファイルの指定（保存用）」の右端にある「選択ボタン」で、保存用のPHIファイルの名前（任意）を入力します。
・「分割数」は、ここではデフォルト（nx=ny=nz=30）を選択しますが、自分で決めたい場合は、「カスタム」を選び、nx、ny、nzをそれぞれ入力してください。
・「OK」ボタンをクリックします。

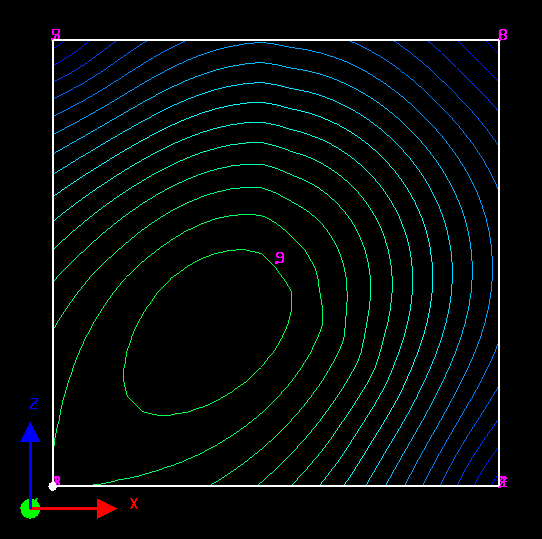

以上で次のようなコンター図が表示できるはずです。
コンター図以外の表示方法は、チュートリアル２と同様ですのでそちらをご参照ください。
|
