コンター図の可視化例1
【キーワード】2次元、等高線、非可視化領域の設定
|
クリギング補間を使用した、ある工場敷地内における温度のコンター図です(2次元)。数値ラベル付きの等高線表示スタイル。 |
コンター図の可視化例2
【キーワード】2次元、等高線、塗りつぶしコンター図
|
シェイディングスタイルの塗りつぶしコンター図に等高線を可視化した例です(2次元)。 |
コンター図の可視化例3
【キーワード】3次元、非構造格子、VTK、塗りつぶしコンター図
|
非構造格子の計算結果にコンター図と等値面を可視化した例です(3次元)。 |
コンター図の可視化例4
【キーワード】3次元、形状スムージング、等高線、透過度を設定したコンター図
|
飛行機の空力解析結果に透過度を設定したコンター図と等高線を同時に可視化した例です(3次元)。 |
コンター図の可視化例5
【キーワード】3次元、斜め断面のコンター図
|
任意断面機能を利用した斜め断面のコンター図を可視化した例です。回転角度と回転中心を自由に設定できるので任意の断面でコンター図を作成することができます。 |
コンター図の可視化例6
【キーワード】3次元、等値面上のコンター図
|
飛行機の空力解析結果に透過度を設定した等値面図とその表面にコンター図を可視化した例です(3次元)。 |
コンター図の可視化例7
【キーワード】3次元、車の空力解析、コンター図
|
車の空力解析結果にコンター図とスケールラベルと計算格子を同時に可視化した例です(3次元)。 |

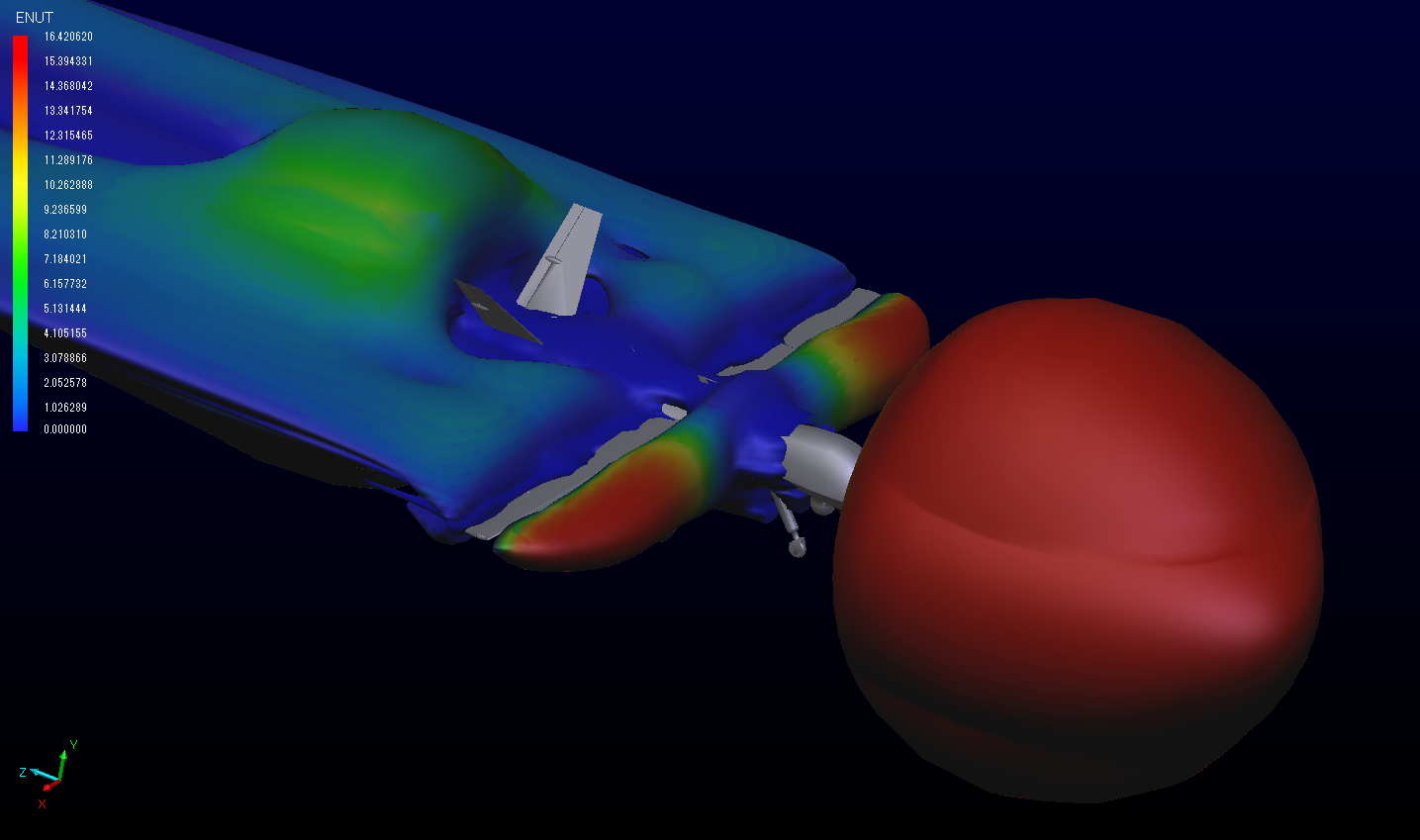

コンター図の可視化例8
【キーワード】3次元、等値面上のコンター図
|
無人機の空力解析結果に速度の等値面図とその表面上に乱流動粘性係数のコンター図を可視化した例です(3次元)。 |
コンター図の可視化例9
【キーワード】3次元、ベクトルとコンター図の同時表示
|
無人機の空力解析結果に速度のコンター図とベクトル図を同時に可視化した例です(3次元)。 |
